Tajomstvo farieb drôtov: Ako identifikovať účel a funkciu drôtov podľa farby

V modernej spoločnosti sa elektrina stala neodmysliteľnou súčasťou nášho života. Od rôznych elektrospotrebičov v domácnosti až po veľké zariadenia v priemyselnej výrobe zohrávajú drôty v týchto systémoch zásadnú úlohu. Pre mnohých ľudí sú však farebné drôty záhadou. Čo predstavujú drôty rôznych farieb? Aké sú ich príslušné použitia v energetickom systéme? Tento článok vám odhalí tajomstvo farieb drôtov, aby ste lepšie porozumeli funkciám a použitiu drôtov a pridali aj záruku bezpečnosti do vášho života.



V napájacom systéme vodiče rôznych farieb predstavujú rôzne funkcie, čo má uľahčiť identifikáciu a rozlíšenie počas inštalácie a údržby. Tu sú niektoré bežné farby drôtov a čo predstavujú:

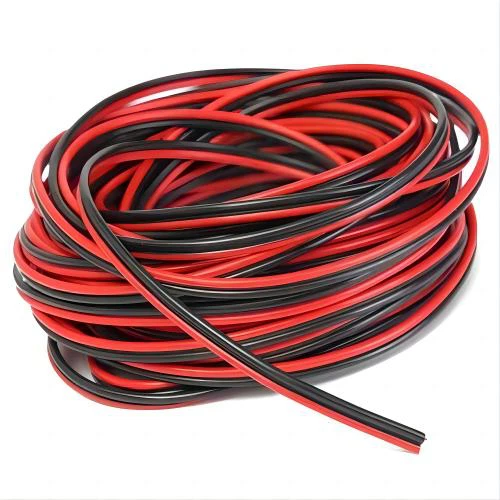

Čierna a červená:Tieto dve farby sa zvyčajne používajú pre živé vodiče (L), známe tiež ako fázové vodiče. Živý vodič je živá časť energetického systému, ktorá je zodpovedná za prenos prúdu zo zdroja energie do zariadenia spotrebúvajúceho energiu. Či už v domácom okruhu alebo v priemyselnom okruhu, živý vodič je dôležitou súčasťou.

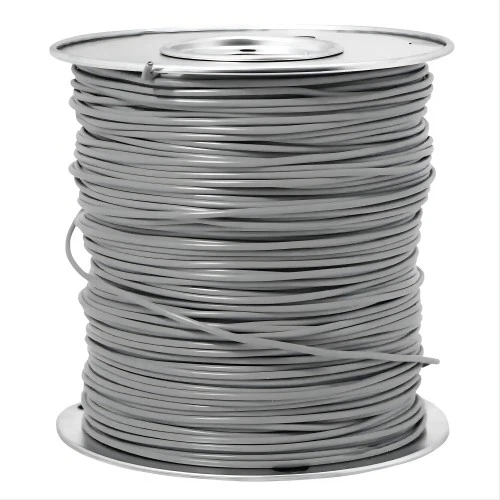

Biela a šedá:Tieto dve farby sa všeobecne používajú pre neutrálne vodiče (N). Nulový vodič je kanál pre návrat prúdu, ktorý zabezpečuje uzavretie obvodu. V trojfázovom obvode neutrálny vodič vyrovnáva napätie a zabezpečuje stabilnú prevádzku napájacieho systému.

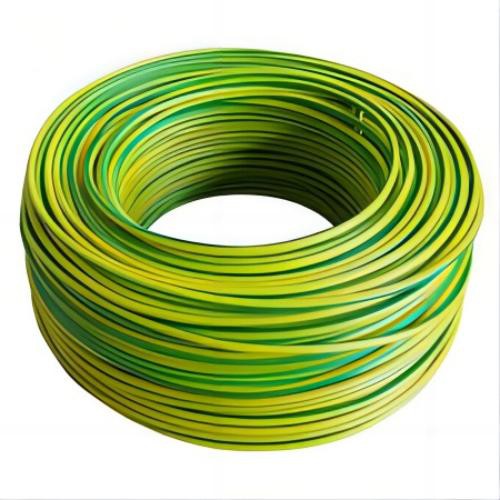

Zelená a žltá:Tieto dve farby sa zvyčajne používajú pre uzemňovací vodič (E). Hlavnou funkciou uzemňovacieho vodiča je chrániť obvod a predchádzať nebezpečným situáciám, ako je úraz elektrickým prúdom. Keď obvod zlyhá, uzemňovací vodič môže viesť prúd do zeme, čím chráni bezpečnosť personálu a zariadenia.

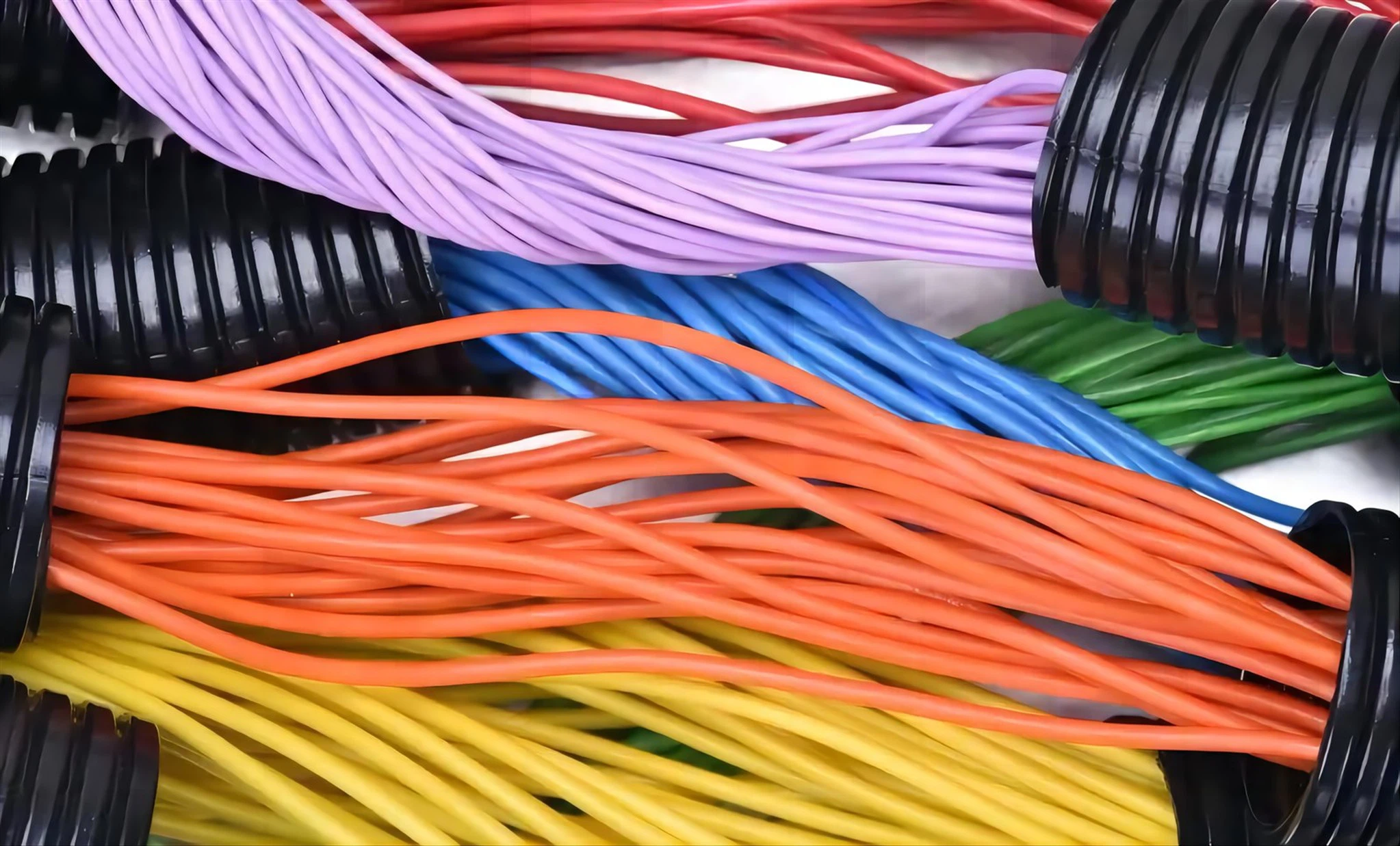

Okrem bežných farieb drôtov uvedených vyššie existujú v niektorých špecifických aplikačných scenároch aj iné farby drôtov. Tieto farby pomáhajú ďalej rozlíšiť rôzne funkcie a zaisťujú bezpečnú a efektívnu prevádzku napájacieho systému.
Modrá:V jednosmerných obvodoch sa modré vodiče zvyčajne používajú akozáporné póly. V striedavých obvodoch sa modré vodiče niekedy používajú aj ako neutrálne vodiče. Vzhľadom na rozdiel medzi obvodmi jednosmerného a striedavého prúdu je použitie modrých vodičov tiež odlišné.
hnedá:V obvodoch striedavého prúdu sa hnedé vodiče často používajú akoživé vodičenajmä v Európe a niektorých ďalších regiónoch. Normy používania hnedých vodičov sa v rôznych krajinách a regiónoch líšia, preto by sa pri ich používaní mala venovať osobitná pozornosť.
oranžová:Vo viacvodičových obvodoch sa často používajú oranžové vodičemedziľahlé vedenie. Napríklad v obvode dvojcestného spínača môžu byť oranžové vodiče použité na prepojenie vedenia medzi spínačom a lampou.
Fialová a ružová:Tieto farby sa niekedy používajú našpecifické účely, ako sú riadiace obvody alebo svetelné obvody, aby sa predišlo zámene s inými vodičmi. Fialové a ružové vodiče pomáhajú rýchlo identifikovať vodiče so špecifickými funkciami v niektorých zložitých obvodoch.

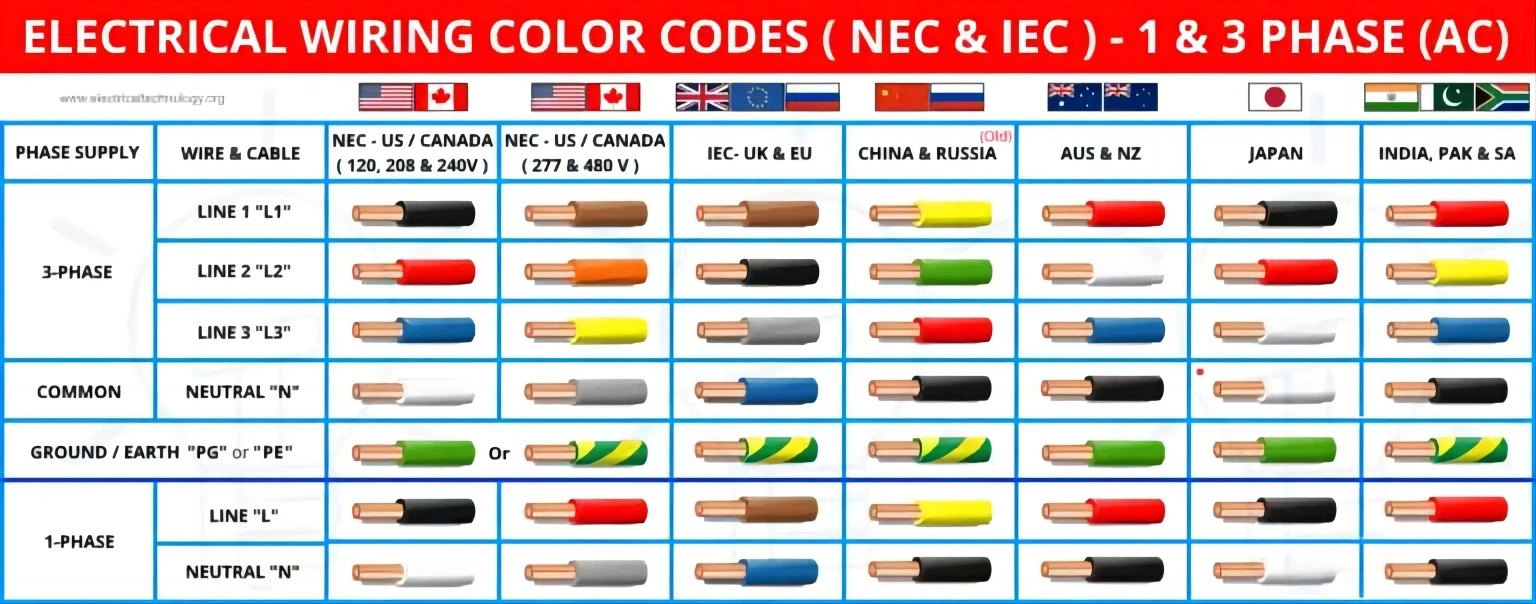

Normy pre použitie farieb drôtov sa môžu v rôznych krajinách a regiónoch líšiť. Tu sú štandardy farieb drôtov pre niektoré hlavné krajiny a regióny:
Spojené štáty:Podľa National Electrical Code (NEC) sa čierna, červená a modrá zvyčajne používajú pre živé vodiče, biela pre neutrálne vodiče a zelené alebo holé vodiče pre uzemňovacie vodiče.
Európa:V Európe sa pre vodiče pod napätím zvyčajne používajú hnedé, čierne a sivé vodiče, modré pre neutrálne vodiče a zeleno-žlté dvojfarebné vodiče pre uzemňovacie vodiče. Táto norma je špecifikovaná Medzinárodnou elektrotechnickou komisiou (IEC).
Čína:V Číne sa zvyčajne používa červená, žltá a zelená pre vodiče pod napätím, modrá pre neutrálne vodiče a žltozelené dvojfarebné vodiče pre uzemňovacie vodiče. Tento štandard špecifikuje Národná správa pre normalizáciu.
Pochopenie štandardov farieb vodičov v rôznych krajinách a regiónoch je obzvlášť dôležité pre elektrotechnikov a elektrikárov. V nadnárodných inžinierskych projektoch môže dodržiavanie miestnych noriem farby vodičov účinne zabrániť chybnému zapojeniu a bezpečnostným nehodám.





Hoci farba drôtu nám môže pomôcť rýchlo identifikovať jeho účel, pri skutočnej prevádzke musíme byť stále veľmi ostražití. Tu je niekoľko bezpečnostných tipov:
Pozrite si schému zapojenia:Pred akoukoľvek elektrickou prevádzkou si určite preštudujte príslušnú schému zapojenia, aby ste si overili špecifickú funkciu každého vodiča. Schéma zapojenia môže poskytnúť podrobné informácie o usporiadaní obvodu a pripojení, čo je dôležitý základ pre bezpečnú prevádzku.
Použite testovacie nástroje:Aj keď je farba správna, pomocou voltmetra alebo multimetra otestujte, či je správna. Pomocou testovania môžete určiť, či je vodič pod napätím a či je pripojenie obvodu správne, aby ste sa vyhli nesprávnej prevádzke.
Prevádzka vypnutia:Pred akoukoľvek elektrickou prevádzkou sa uistite, že ste odpojili napájanie, aby ste zaistili bezpečnosť prevádzkového prostredia. Prevádzka vypnutia môže účinne zabrániť vzniku úrazu elektrickým prúdom a je základným krokom pre bezpečnú prevádzku.
Profesionálna prevádzka:Pri zložitých elektrických systémoch sa odporúča, aby pracovali profesionálni elektrikári, aby sa predišlo bezpečnostným nehodám spôsobeným nesprávnou obsluhou. Profesionálni elektrikári majú bohaté skúsenosti a odborné znalosti na zaistenie bezpečnosti a spoľahlivosti elektrických operácií.

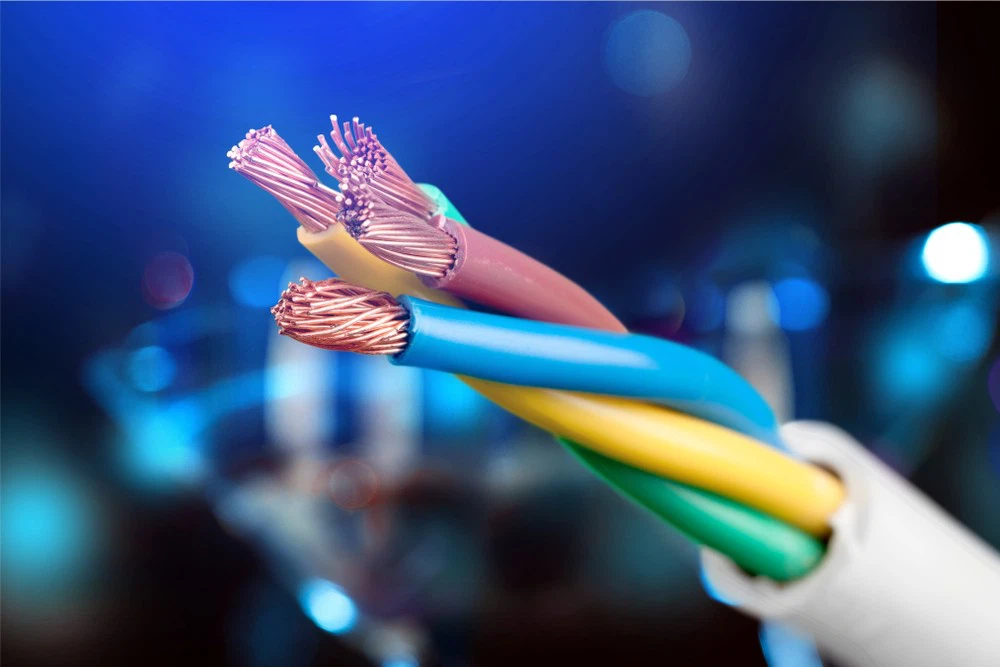

S neustálym pokrokom technológie sa neustále vyvíja a zlepšuje aj farebné označovanie a identifikácia vodičov. V budúcnosti, s popularizáciou inteligentných sietí a inteligentných domácností, môže byť farebné označovanie vodičov prepracovanejšie a inteligentnejšie. Napríklad vložením elektronických štítkov do vodičov je možné dosiahnuť automatickú identifikáciu a správu vodičov, čím sa zlepší úroveň inteligencie energetických systémov.
Okrem toho so zvyšujúcim sa ekologickým povedomím budú materiály a výrobné procesy drôtov v budúcnosti tiež ekologickejšie a udržateľnejšie. Napríklad používanie obnoviteľných materiálov a ekologických povlakov na výrobu drôtov môže nielen znížiť znečistenie životného prostredia, ale aj zlepšiť bezpečnosť a životnosť drôtov.
Pochopením klasifikácie farieb vodičov a funkcií, ktoré predstavujú, môžeme vykonávať elektrické operácie bezpečnejšie a efektívnejšie. V každodennom živote nám tieto poznatky môžu pomôcť nielen lepšie pochopiť princípy fungovania elektrických zariadení, ale poskytnúť nám aj efektívne vedenie v núdzových situáciách. Dúfam, že tento článok vám môže odhaliť tajomstvo farieb drôtov a spríjemniť vám prácu v elektrickom svete. Či už ide o inštaláciu a údržbu domácich obvodov alebo návrh a uvedenie do prevádzky priemyselných elektrických systémov, správna identifikácia farieb vodičov je kľúčom k zaisteniu bezpečnosti a účinnosti. Osvojením si týchto vedomostí môžete nielen zlepšiť svoje vlastné elektrické zručnosti, ale tiež poskytnúť pomoc a vedenie ľuďom okolo vás a spoločne vytvoriť bezpečné a spoľahlivé energetické prostredie.
